潮湿季节焊接质量控制措施

雨季给焊接作业带来独特的挑战。高湿度、凝露和水分侵入不仅是工作环境的不适，更是焊缝质量的直接威胁。水分进入焊接区域会导致氢致裂纹、气孔和脆化。此外，潮湿环境显著增加触电风险，并使保护气体效果打折。本文概述了在潮湿天气下保持焊接质量的实用控制措施。

一、施焊环境标准（不达标禁止施焊）

• 国家标准强制要求：相对湿度超过90%、下雨、结露、大风无防护时不得施焊。

• 湿度控制：室内或防雨棚内需配置工业除湿机，使作业区湿度稳定在80%以下。承压设备和低合金钢要求更严，需≤70%；低氢焊区域最佳湿度为≤60%。露天作业必须搭建全封闭防雨防风棚：顶棚有坡度排水、四周用防火帆布围挡、底部设15厘米挡水坎，内置除湿机和暖风机。工件表面肉眼可见水珠或白雾凝露时，严禁起焊。

• 风速管理：梅雨季节常伴阵风。手工电弧焊风速需≤8米/秒；气保焊（MIG/TIG）需≤2米/秒。超标必须加装防风围挡，否则保护气被吹散会导致大量气孔。

• 雨天禁令：中大雨、雾天、回南天露天应直接停工。仅密闭防雨棚内可作业，且需严防斜雨飘入坡口。

二、焊接材料的防潮与烘干

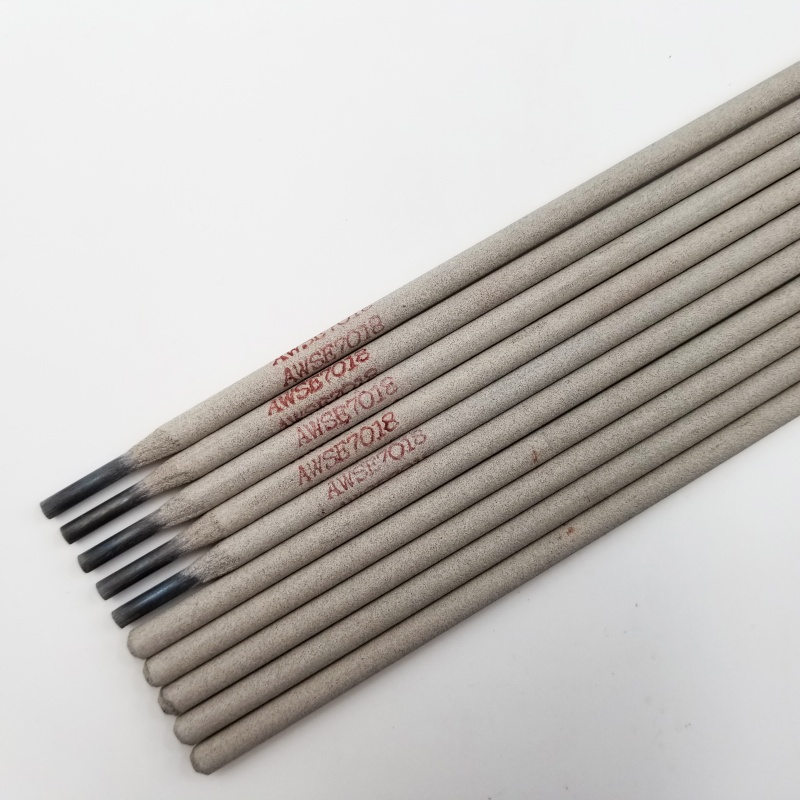

• 仓库存储：焊材库房需恒温除湿，湿度≤60%。材料应离地50厘米、离墙30厘米架空存放，隔绝地面返潮。低氢焊条、埋弧焊剂、药芯焊丝需密封保存，开箱后当天用完，隔夜必须回炉重新烘干。

• 现场领用规则：每人只带半桶焊条，保温桶全程加盖。下班后剩余焊条退回烘箱，禁止露天过夜堆放。

三、母材坡口焊前除水除潮

• 清理范围：坡口两侧各20~50毫米全部处理，打磨至金属光泽，清除锈迹、油污、水渍、防腐漆和潮气浮锈。

• 除凝露操作：薄板和不锈钢可用火焰低温烘烤（≤150℃）烘干表面水汽，避免过热氧化。厚板、高强钢、低温容器钢需用电加热履带预热，均匀加热坡口及周边50毫米，彻底消除内部吸附潮气。雨后工件必须静置并烘烤，不能直接施焊。

• 坡口打磨后应尽快焊接。间隔超过30分钟需重新烘烤除凝露。

四、工艺优化（防裂纹、气孔专项措施）

• 预热与层间温度：普通碳钢常规预热提高至80-100℃；厚度≥30毫米、高强钢、铬钼钢提升至120-180℃。层间温度下限不低于预热温度，避免中途冷却产生凝露。低合金钢层间不超过250℃。定位焊同正式焊预热要求，加长定位焊缝长度、加密焊点，防止定位焊开裂。

• 焊接操作要点：短弧操作，减少空气水分卷入熔池。气保焊适当提高保护气流量约10%，补偿潮湿空气干扰。厚板多层多道焊，每道焊完清渣、冷却至层间温度再焊下一道。雨天尽量连续施焊，减少中途停顿。

五、设备与电气安全

• 焊机防护：焊机垫高30厘米以上，全覆盖防水雨布。棚内杜绝积水，电缆、接头全部用绝缘护套包裹，破损电缆立即更换。

• 用电规范：焊工穿戴绝缘橡胶手套、防水绝缘劳保鞋，禁止湿手套、湿衣服操作焊机。焊机接地可靠，漏电保护器每日测试。潮湿区域禁止带电更换焊条、调节电流。钨极氩弧焊水冷枪管路做好防水，防止漏水短路触电。

• 气体管路：氩气/二氧化碳气瓶垫高防潮，减压阀定期排水，管路冷凝积水及时放空。

六、禁止施焊红线（任意一条即停工）

出现以下任意一条，必须立即停工：

• 无防雨棚、露天淋雨、飘雨作业。

• 环境湿度超过90%、工件表面结露或水珠。

• 气保焊风速超过2米/秒且无防风措施。

• 低氢焊条未烘干或露天长时间放置。

• 坡口未打磨除水、未预热除潮。

• 焊机电缆破损、地面大面积积水。
