不锈钢焊缝颜色：质量状况的可视化指标

奥氏体不锈钢焊后，焊缝及热影响区的颜色不仅仅是外观问题，更是表面氧化程度的直接反映，从而体现了焊接过程中的保护效果和接头潜在的耐腐蚀性能。

第一部分：颜色形成的科学原理

焊接时，高温使不锈钢中的铬与空气中的氧发生反应，在表面形成一层薄薄的氧化膜。这层膜的厚度取决于峰值温度和高温停留时间，它对光产生干涉效应，从而呈现出一系列颜色。这与冶金学中的回火色原理相同。

以下是公认的温度-颜色对应关系（基于约5分钟的暴露时间）：

约290℃：淡麦黄色

约340℃：麦黄色

约390℃：淡红棕色

约450℃：淡红色

约530℃：淡蓝色

约600℃：深蓝色

规律很简单：颜色越深，氧化膜越厚，耐腐蚀性越差。

第二部分：颜色等级与性能水平

在实际生产中，奥氏体不锈钢（以304L为例）的焊缝颜色可根据外观和对应性能分为几个等级：

银白色：这是最理想的颜色。表明保护气体完全隔绝了氧气，氧化极轻微，焊缝保持完整的耐腐蚀性能。

金黄色：轻微氧化的标志。常见于手法不够熟练或热输入控制不够精准的情况。

蓝色和深蓝色：表明氧化较重。贫铬层增厚，晶间腐蚀风险显著上升。

灰黑色：严重氧化。表面失去金属光泽，耐腐蚀性能已严重受损。

需要强调：射线探伤合格不等于焊缝整体合格。即使内部无缺陷，颜色深的焊缝在使用中仍可能因腐蚀而提前失效。

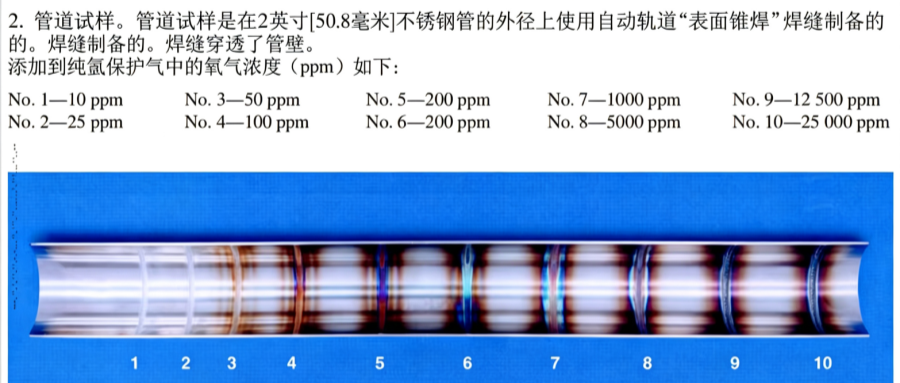

第三部分：AWS D18.2 – 标准化的颜色参考

美国焊接学会（AWS）在其D18.2规范中提供了明确指引。该标准将焊缝变色等级与背面保护气体的氧含量直接挂钩，为验收或拒收提供了实用的依据。

分级标准简单明了：

一级（银白色）： 氧含量低于0.1% – 合格。

二级（金黄色）： 氧含量在0.1%至0.5%之间 – 需评估。

三级（蓝色及以上）： 氧含量高于0.5% – 不合格，需返工。

在食品、医药、化工等高洁净度应用领域，通常只允许银白色或金黄色焊缝。

第四部分：决定焊缝颜色的关键因素

控制焊缝颜色需要关注多项工艺参数和条件：

保护气体：纯度须达99.99%以上。流量要适中——过低无法隔绝氧气，过高则引起紊流，可能吸入空气。

热输入：电流过大或焊接速度过慢会延长高温停留时间，加深氧化层。脉冲电流技术有助于降低热输入。

层间温度：多层焊时，道间需冷却至60℃以下，避免热量累积导致过度氧化。

坡口清洁：表面的油污、水渍会在电弧下分解，释放氧和氢，增加氧化风险。

第五部分：颜色不合格焊缝的处理方法

如果焊缝颜色超出可接受范围，以下方法有助于改善表面状态：

机械抛光：用不锈钢专用钢丝刷或砂轮去除氧化层，恢复银白色外观。确保工具专用于不锈钢，避免交叉污染。

化学酸洗：使用硝酸-氢氟酸溶液溶解氧化层，重新钝化表面。彻底冲洗以中和残酸。

电解处理：在电解液中通过阳极溶解去除氧化层，适合形状复杂、机械方法难以处理的工件。

注意：这些方法能去除受损表层，但无法弥补潜在的冶金问题。预防仍是最佳策略。

第六部分：将焊缝颜色视为质量指示器

焊缝颜色是焊接质量的一个实用、实时的指示器。它告诉你保护气体、工艺参数和操作手法是否足以保护焊缝。

理解每种颜色所代表的含义，并遵循上述控制措施，你就能确保不锈钢焊缝既强固又耐久。下次检查焊缝时，先看看它的颜色——它往往能告诉你比想象中更多的信息。
